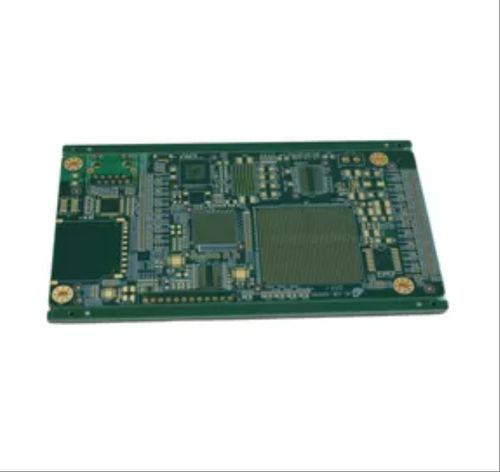

مقدمة تبرز التطبيقات في العالم الحقيقي مزايا أقراص PCB الكبيرة ذات الدوران السريع. دراسة الحالة هذه تدرس استخدامها في نظام الأتمتة الصناعية الحديثة. لمحة عامة عن المشروع التطبيق:أتمتة المصنع بأذرع الروبوتات و التحكم في الناقل متطلبات:دوائر عالية الكثافة، نموذج سريع، موثوقية عالية الحل:600mm x 1200mm أقراص PCB سريعة الدوران متكاملة أجهزة استشعار متعددة ، ومركبات نقل ، وميكروتحكمات على لوحة واحدة التنفيذ تكرار التصميم تم الانتهاء منه باستخدام التصنيع السريع سمك النحاس المثالي للحملات الحالية إدارة الحرارة تضمن التشغيل المستقر للمحركات والجهاز التحكم النتائج تقليل تعقيد التجميع والأسلاك تحسين الموثوقية مع نقاط فشل أقل دورات سريعة للتنفيذ والاختبار زيادة كفاءة النظام بشكل عام الدروس المستفادة تخفض أقراص PCB ذات الشكل الكبير الروابط المتبادلة وتحسين الموثوقية التصنيع السريع يسرع تكرار التصميم التخطيط الحراري والميكانيكي المناسب أمر بالغ الأهمية بالنسبة للألواح الكبيرة الاستنتاج تظهر هذه الحالة أن أقراص PCB التحكم الصناعي بسرعة الدوران البالغة 600 ملم × 1200 ملم تعزز الأتمتة الصناعية من خلال تمكين أنظمة التحكم المتكاملة والموثوقة والفعالة.

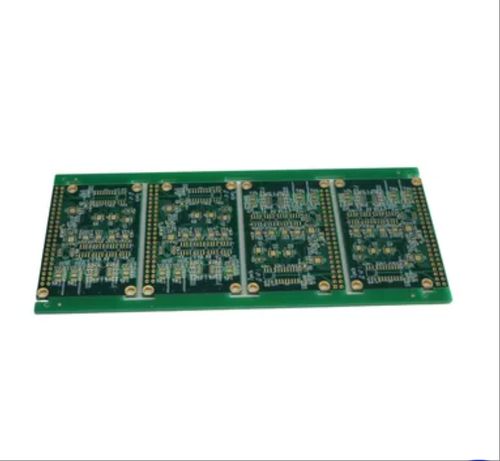

مقدمة في حين أن أقراص PCB ذات الدوران السريع ذات الشكل الكبير تقدم مزايا ، فإن التطبيقات الصناعية تواجه تحديات مثل القضايا الحرارية ووحدة الإشارة والإجهاد الميكانيكي.فهم هذه التحديات يضمن التشغيل الموثوق به. التحديات الشائعة 1.إدارة الحرارة المكونات ذات التيار العالي والكثيفة تولد الحرارة استخدم الممرات الحرارية، أو صب النحاس، أو قواعد الألومنيوم إضافة مغسلات الحرارة أو المروحة مراقبة درجة الحرارة أثناء التشغيل 2.ضوضاء الإشارة و EMI اللوحات الكبيرة قد تعاني من التداخل تنفيذ الطائرات الأرضية الحفاظ على المسافة المناسبة وتعقب التوجيه المكونات الحساسة للدرع 3.الإجهاد الميكانيكي يمكن للألواح الكبيرة أن تنحني أو تلتوي استخدم أجهزة التثبيت المناسبة والمواجهات تجنب عزم دوران مفرط على المسامير توزيع الوزن بالتساوي 4.ضمان الجودة لوحات الدوران السريع قد تخاطر بالخطأ. الحلول: فحص صارم واختبار كهربائي الفحص البصري الآلي للعيوب الاختبار العازل والحراري قبل النشر الاستنتاج من خلال معالجة التحديات الحرارية والكهربائية والميكانيكية، يمكن للمهندسين الصناعيين زيادة موثوقية أقراص PCB الكبيرة ذات الدوران السريع في أنظمة الأتمتة والطاقة و HVAC ونظم النقل.

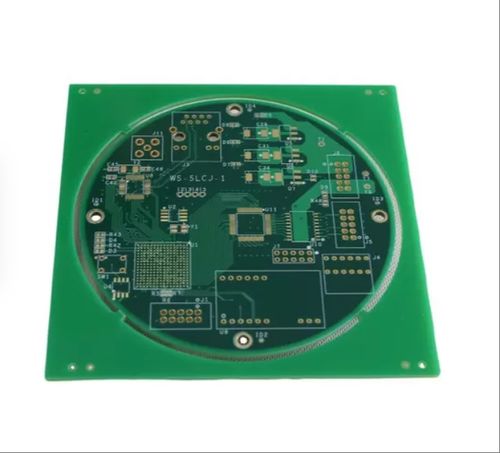

مقدمة تشهد صناعة لوحات الدوائر المطبوعة (PCB) تطورًا مع الأتمتة والطاقة المتجددة وأنظمة الصناعة الذكية. تلعب لوحات الدوائر المطبوعة سريعة التصنيع ذات التنسيقات الكبيرة، مثل اللوحات بحجم 600 مم × 1200 مم، دورًا رئيسيًا في تلبية متطلبات الصناعة المستقبلية. الاتجاهات الناشئة 1. التصغير والتصاميم عالية الكثافة حتى في اللوحات الكبيرة، أصبحت المكونات أكثر إحكاما بشكل متزايد، مما يتطلب تصنيعًا دقيقًا وتوجيهًا عالي الكثافة. 2. النماذج الأولية السريعة والتصنيع السريع تتطلب دورات المنتج الأقصر لوحات دوائر مطبوعة سريعة التصنيع لتقليل وقت التطوير وتمكين التسليم الأسرع إلى السوق. 3. المواد المتقدمة تعمل المواد عالية الأداء مثل Rogers والألومنيوم على تحسين الأداء الحراري والكهربائي للتطبيقات الصناعية وعالية التردد. 4. التكامل مع إنترنت الأشياء والأنظمة الذكية تقوم لوحات الدوائر المطبوعة الصناعية الآن بدمج المستشعرات ووحدات الاتصال وأجهزة التحكم لدعم الأتمتة والمراقبة التي تدعمها إنترنت الأشياء. نظرة مستقبلية زيادة الطلب على اللوحات الكبيرة وعالية الكثافة اعتماد المواد والعمليات الصديقة للبيئة تركيز أكبر على الموثوقية وقابلية التوسع والنشر السريع في التطبيقات الصناعية خاتمة تتماشى لوحة الدوائر المطبوعة سريعة التصنيع بحجم 600 مم × 1200 مم مع اتجاهات الصناعة من خلال توفير لوحات كبيرة وموثوقة ومتعددة الاستخدامات للأتمتة وإدارة الطاقة وأنظمة الصناعة الذكية.

مقدمة يتطلب تصميم أقراص PCB الصناعية ذات الشكل الكبير ، مثل أقراص PCB ذات الالتفاف السريع 600mm x 1200mm ، تخطيطًا دقيقًا لضمان سلامة الإشارة وإدارة الحرارة وموثوقية المكونات.التصميم السليم يسمح بكفاءة، أنظمة التحكم عالية الأداء لتطبيقات الأتمتة الصناعية وإدارة الطاقة والنقل. الاعتبارات الرئيسية للتصميم 1.سلامة الإشارة الإشارات عالية السرعة تتطلب توجيهًا دقيقًا لتقليل الضوضاء والتداخل: الحفاظ على أبعاد متسقة ضمان الفراغ السليم بين خطوط التيار العالي والإشارة استخدام الطائرات الأرضية للحد من التداخلات الكهرومغناطيسية (EMI) 2.إدارة الحرارة غالبًا ما تحمل أقراص PCB الكبيرة أحمالًا متزايدة: إدراج الممرات الحرارية وتصب النحاس لتبديد الحرارة استخدام نواة الألومنيوم أو مخزونات الحرارة في المناطق ذات الطاقة العالية تخطيط تدفق الهواء في تصميم الحجرة 3.تخطيط الطبقات لوحات متعددة الطبقات توفر المرونة للدارات المعقدة: طبقات الطاقة والأرض والإشارة منفصلة تحسين تراكم الطبقات للحصول على الحد الأدنى من المحادثات المتقاطعة تأكد من وجود مساحة كافية للممرات والثقوب 4.وضع المكونات تخطيط المكونات الاستراتيجية يعزز الموثوقية: المكونات ذات الصلة بالمجموعة لتقليل أطوال الأثر وضع المكونات المولدة للحرارة بعيداً عن وحدات التحكم الحساسة ضمان إمكانية الوصول للاختبار والصيانة 5.اختيار المواد اختيار المواد على أساس متطلبات الأداء: FR4 للتطبيقات القياسية الألومنيوم لإدارة الحرارة مواد روجرز للدوائر عالية التردد الاستنتاج يوازن تصميم PCB الفعال بين سلامة الإشارة والأداء الحراري والموثوقية الميكانيكية. تتيح أقراص PCB ذات التحول السريع ذات الشكل الكبير أنظمة صناعية معقدة ذات كفاءة وموثوقيةوالتصاميم القابلة للتوسع.
